Китайский производитель гидравлических быстросъемных сцепок

Гидравлические быстроразъемные соединения для надежного и быстрого крепления инструмента. Повышает эффективность экскаватора на месте.

  • Свободный тип с увеличенным ходом цилиндра, подходит для более широкого диапазона экскаваторов.
  • 100% соответствие размеру пальца вашего экскаватора.
  • Высокая точность (допуск может составлять 0.18 мкм).

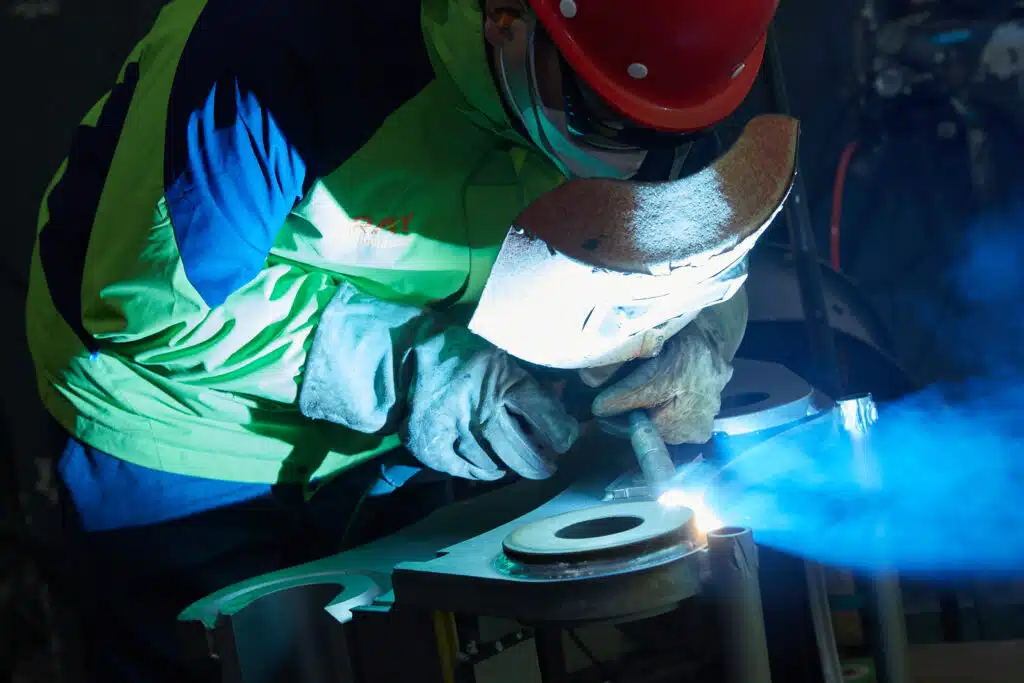

  • Дробеструйный процесс с идеальной сваркой.
Обратитесь к нам Брошюра

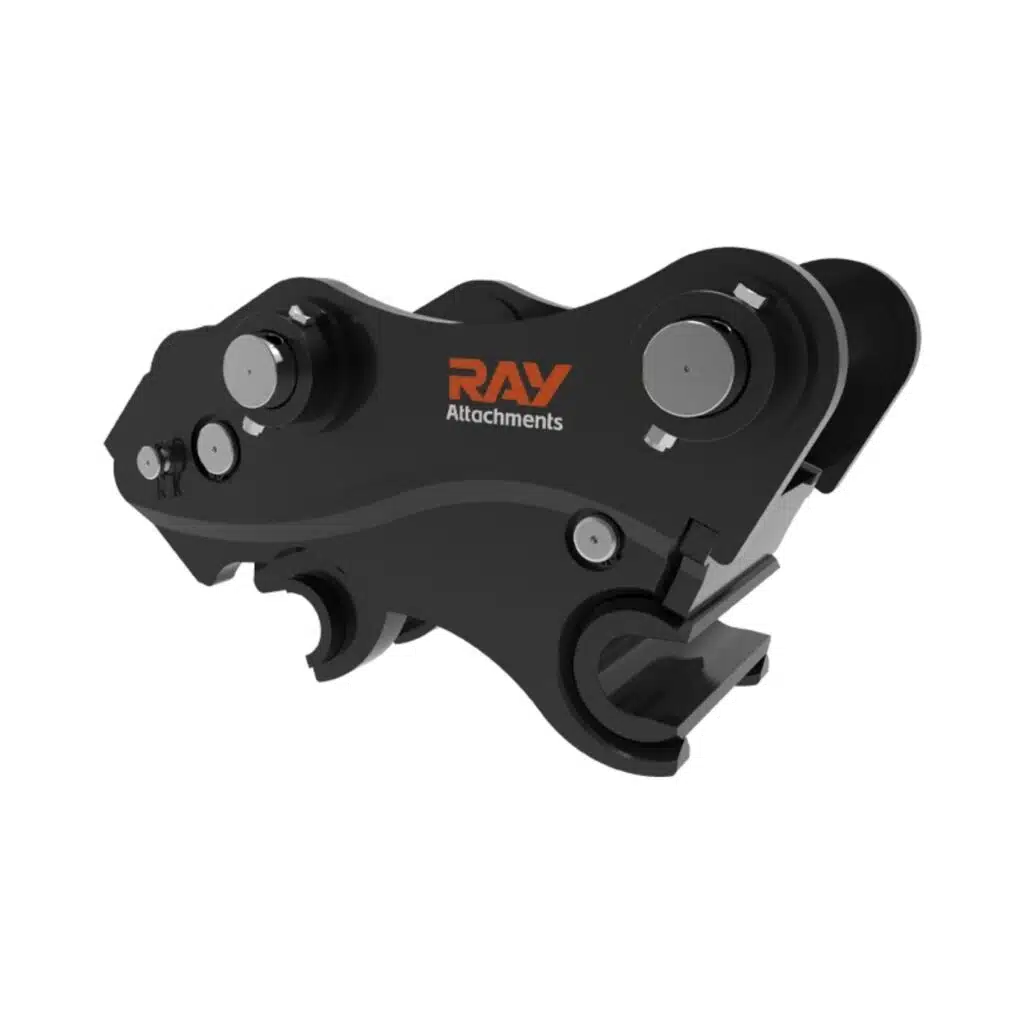

Навесное оборудование – Гидравлическая быстросъемная сцепка

Быстроразъемные соединения — это усовершенствованные навесные устройства для экскаваторов, разработанные для быстрой и безопасной замены навесного оборудования. Идеально подходят для строительства, сноса и проектов по перемещению материалов.

Модель RQH – MINI предназначена для техники грузоподъемностью ≤4 тонн. Она обеспечивает бесперебойное присоединение и отсоединение различных навесных устройств, повышая эффективность работы на небольших предприятиях.

  • RQH-02 предназначен для экскаваторов грузоподъемностью 5–6 тонн и обеспечивает надежное гидравлическое соединение для плавной смены навесного оборудования.
  • RQH-04, подходит для оборудования массой 7–9 тонн, разработан с учетом требований, предъявляемых к экскаваторам среднего размера, и обеспечивает стабильный и быстрый процесс соединения.
  • RQH-06, разработанный для машин грузоподъемностью 11–16 тонн, обеспечивает повышенную производительность и долговечность, что делает его идеальным выбором для более тяжелых задач.
  • RQH-08, совместимая с экскаваторами грузоподъемностью 17–22 тонны, обеспечивает эффективную смену навесного оборудования с помощью гидравлического привода, что обеспечивает большую гибкость на рабочей площадке.
  • RQH-10, рассчитанный на оборудование массой 24–30 тонн, представляет собой высококачественный вариант, гарантирующий надежное и быстрое соединение во время работы.
  • RQH-14, подходит для машин грузоподъемностью 33–40 тонн, отличается прочной конструкцией и надежной гидравлической функциональностью для крупномасштабных проектов.
  • RQH-20, разработанный для экскаваторов грузоподъемностью 45–50 тонн, представляет собой первоклассное решение, обеспечивающее мощные и точные возможности гидравлического соединения для самых сложных условий эксплуатации.
МодельЕд.RQH-МИНИРКВ-02РКВ-04РКВ-06РКВ-08РКВ-10РКВ-14РКВ-20
Подходящий перевозчикT
фунты/фунты		≤4
≤8800		4-6
8800-13200		7-8
15400-17600		12-18
26400-39600		19-24
41800-52800		25-32
55000-70400		35-40
77000-88000		50-80
110000-176000
ДлинаLmm
Дюйм		306-475
12.5-18.70		534-545
21.02-21.46		600
23.63		765
30.12		924-944
36.38-37.17		983-1050
38.70-41.34		1006-1173
39.61-46.18		1215-1425
47.83-56.10
ВысотаHmm
Дюйм		230-268
9.06-10.5		307
12.09		310
12.20		388
15.28		492
19.37		574
22.60		558-610
21.97-24.02		622-780
24.49-30.71
ШиринаWmm
Дюйм		175-242
6.89-9.53		258-263
10.16-10.35		270-280
10.63-11.02		353-436
13.90-17.17		449-483
17.68-19.02		543-568
21.38-22.36		606-663
23.86-26.10		640-740
25.20-29.13
Расстояние от штифта до штифтаA1mm
Дюйм		86-200
3.39-7.87		230-270
9.06-10.63		290-360
11.42-14.17		380-420
14.96-16.54		460-480
18.11-18.90		473-540
18.62-21.26		550-620
21.65-24.41		630-760
24.80-29.92
Ширина рукиW1mm
Дюйм		86-185
3.39-7.28		155-170
6.10-6.69		180-200
7.09-7.87		232-315
9.13-12.40		306-340
12.05-13.39		375-411
14.76-16.18		416-469
16.38-18.46		472-560
18.58-22.05
Расстояние между верхним и нижним штифтомH1mm
Дюйм		159-165
6.26-6.50		150
5.91		195
7.68		220
8.66		275
10.83		300
11.81		360
14.17		370-470
14.57-18.50
Диаметр штифтаDmm
Дюйм		25-40
0.98-1.57		45-50
1.77-1.97		50/55
1.97/2.17		60/65
2.36/2.56		70/80
2.76/3.15		90
3.54		100/110
3.94/4.33		120/150
4.72/5.91
Весkg
фунты/фунты		60
132		100
220		120
264		250
550		370
814		615
1353		750
1650		1000
2200
Рабочее давлениеКгс / см²40-38040-38040-38040-38040-38040-38040-38040-380
Поток маслал / м
гал/мин		10-20
2.64-5.28		10-20
2.64-5.28		10-20
2.64-5.28		10-20
2.64-5.28		10-20
2.64-5.28		10-20
2.64-5.28		10-20
2.64-5.28		10-20
2.64-5.28

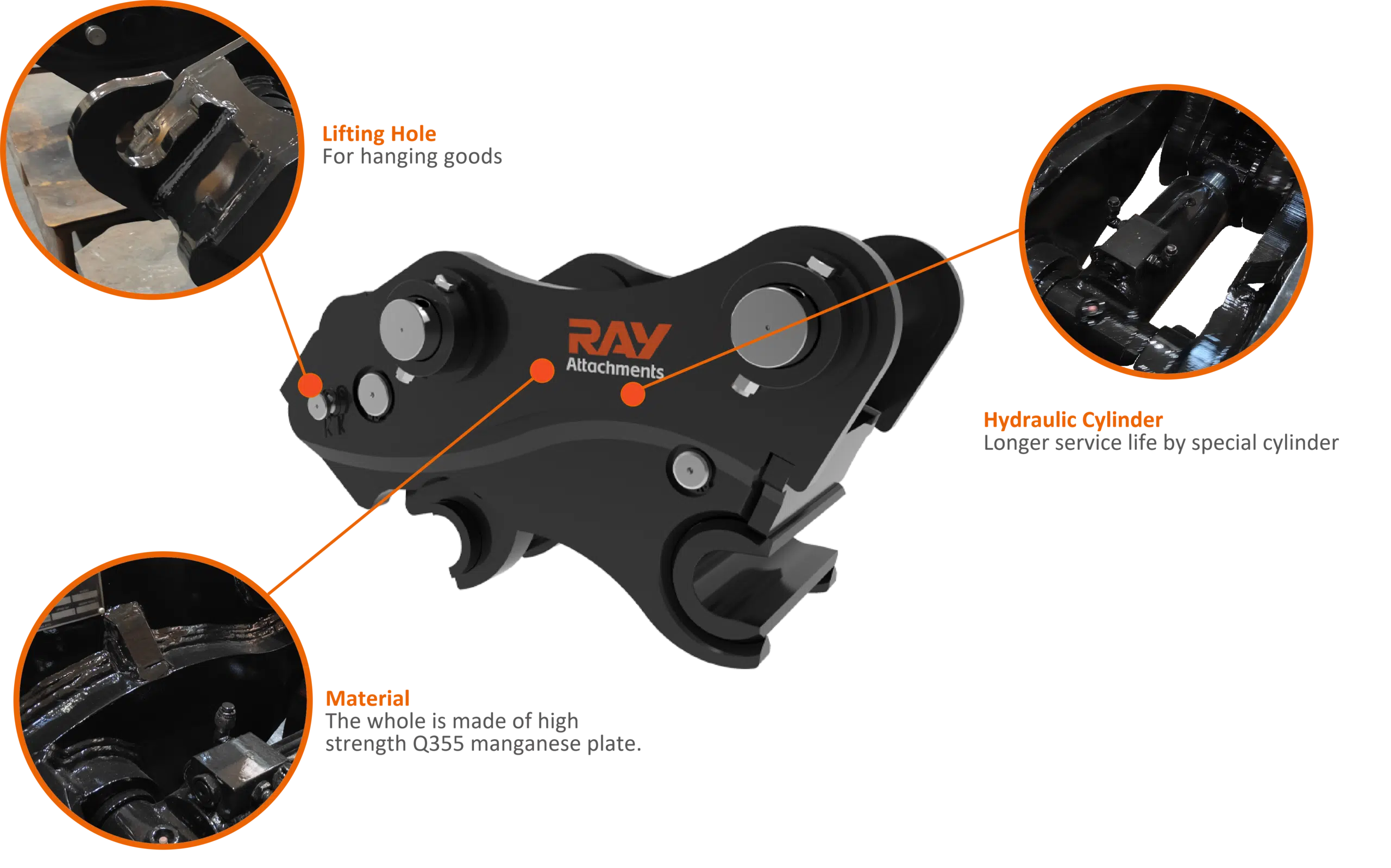

Характеристики гидравлической быстросъемной сцепки

Материалы

Вся конструкция изготовлена ​​из высокопрочной марганцевой пластины Q355.

Подъемное отверстие

Подъемное отверстие — для подвешивания грузов.

Гидравлический цилиндр

Увеличенный срок службы за счет специального цилиндра.

О Нас
Приложения RAY

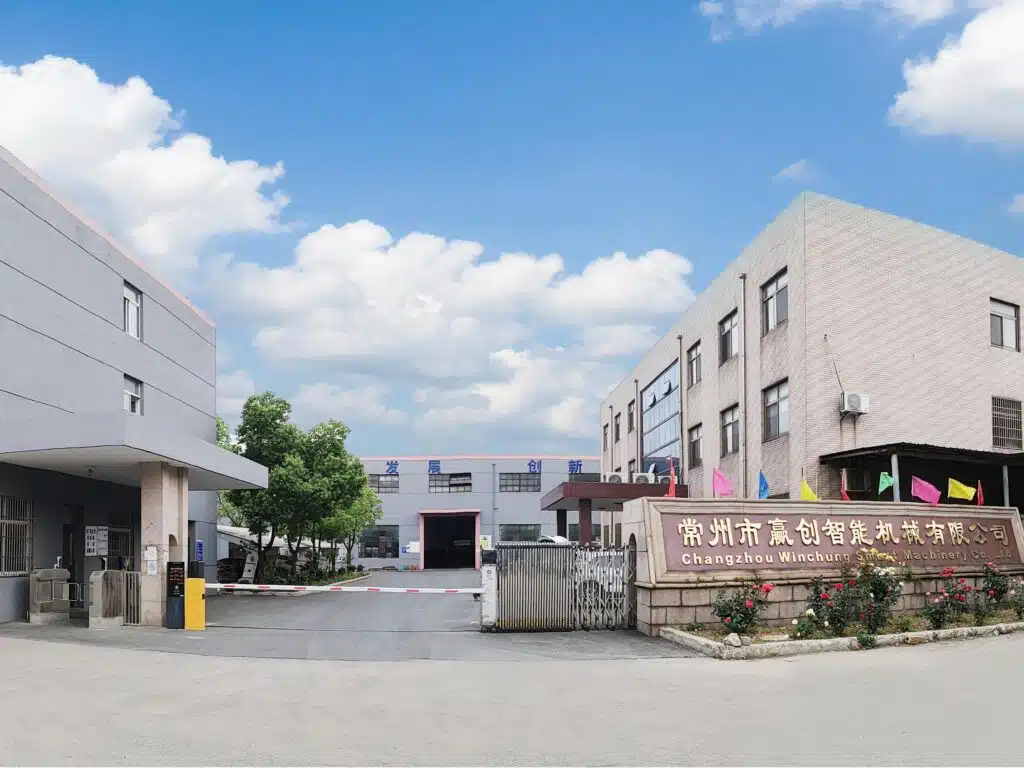

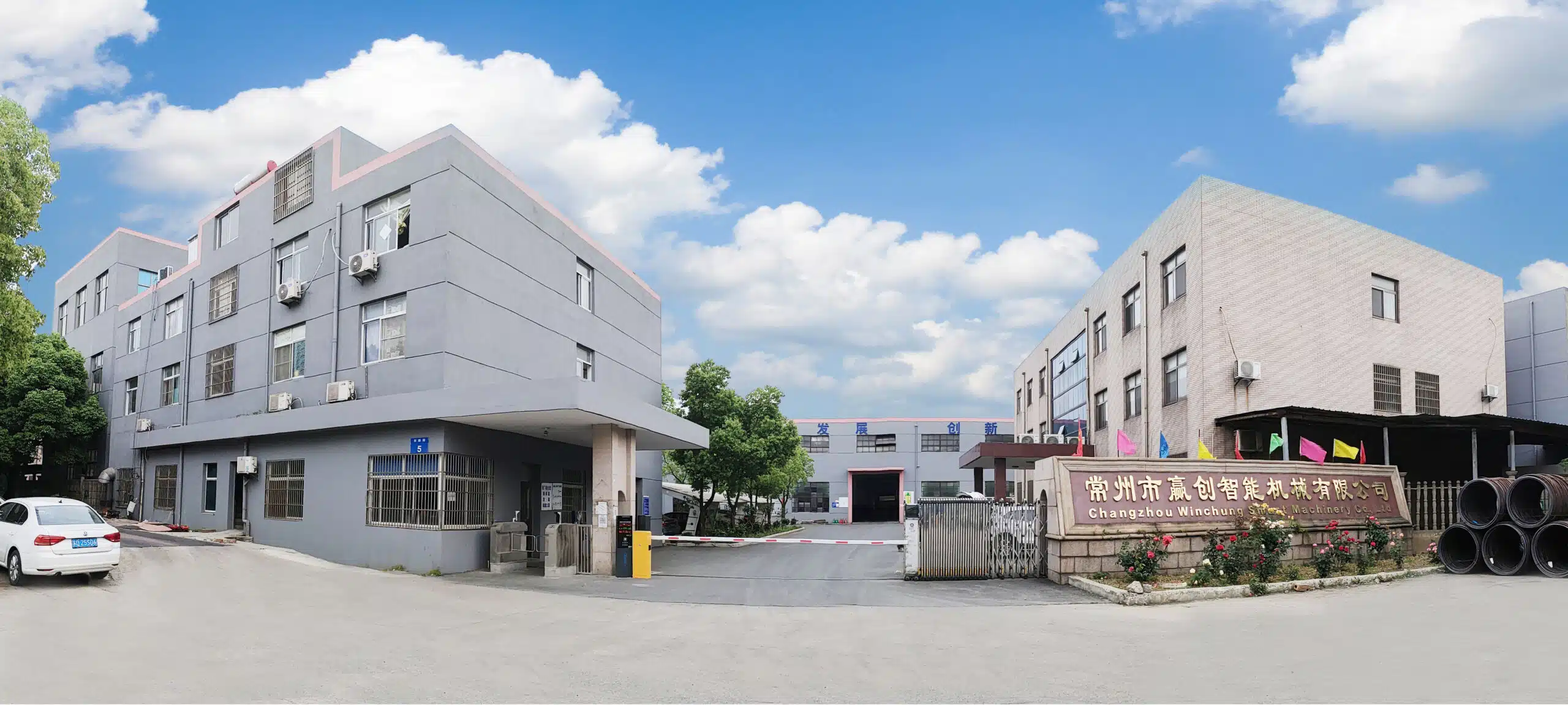

Основанная в 2002 году, компания RAY начинала с производства стальных труб и переросла в глубокое понимание потребностей экскаваторов. Изначально занимаясь торговлей, мы были среди пионеров, привносящих китайское производственное совершенство в мир и выводящих гидравлические отбойные молотки на международный рынок. Наш первый международный клиент, г-н Юсаф, приехал из Катара в 2009 году, что ознаменовало начало многих успешных совместных проектов.

Подробнее
Играть

Беспроблемная гарантия

12 месяцев – 36 месяцев (опция)


Шоппинг с одной остановкой

Сэкономьте как минимум 30% стоимости
Экономьте 50% времени

Быстрый ответ

ответ 2 часа
Предоставьте решение в течение 12 часов

Поддержка бизнеса

План увеличения количества клиентов


Связанные вложения

Рекомендуемые видео

Часто задаваемые вопросы

Мы являемся производителем. У нас более 23 лет опыта в производстве навесного оборудования для экскаваторов и мини-погрузчиков. Changzhou Raymond International Trading Co., Ltd является нашей экспортной платформой.

Мы предоставляем гарантию 12 месяцев, подробнее, пожалуйста свяжитесь с нами.

Наше навесное оборудование подходит для экскаваторов грузоподъемностью 1.5–120 тонн, включая такие ведущие бренды, как SANY, XCMG, LIUGONG, ZOOMLION, SUNWARD, CAT, JCB, KOBELO, HITACHI, KOMATSU, DOOSAN и т. д. Мы обладаем более чем 8-летним опытом сотрудничества с авторизованными дистрибьюторами брендов экскаваторов по всему миру.

Да, мы предоставляем OEM-услуги. Пожалуйста, поделитесь с нами более подробной информацией и обсудите ее.

Оплата ≤20000 долларов США, 100% предоплата.

Оплата＞20000 долларов США, 30% T/T авансом, остаток после завершения производства. Или 100% аккредитив по предъявлении.

Обычно через 3-5 дней после оплаты.

Для контейнеров 20x25 футов требуется 2-40 рабочих дней. Заказ образца за 5 дней.

Пожалуйста, сообщите нам, из какой вы страны и какие продукты вы ищете. Поскольку некоторые товары находятся на складе дилера, вы можете связаться с нами и получить их контактный номер.

Мы имеем сертификат системы менеджмента качества ISO 9001:2015 и соответствие CE для нашего ассортимента продукции. Кроме того, мы являемся активным членом Ассоциации производителей оборудования (AEM) в США

В выбранных навесных устройствах используется высокопрочная износостойкая сталь и передовые производственные процессы. Каждое изделие проходит 100% проверку качества, чтобы гарантировать долгосрочную надежность в суровых условиях.

Мы гарантируем 48-часовое время реагирования и прямую поставку запасных частей для оперативного решения проблем.

Да. Мы предлагаем видеоуроки, загружаемые руководства по эксплуатации и удаленную диагностическую поддержку.

Вам необходимо пройти проверку квалификации предприятия, включая наличие лицензии на ведение бизнеса, опыта работы в отрасли и т. д., а также подписать соглашение о сотрудничестве.

Политика авторизации в разных регионах может отличаться, поэтому вам необходимо связаться с соответствующим региональным бизнес-отделом.

Заранее отправьте свое предложение в наш отдел маркетинга для одобрения.
