Qu'est-ce qu'un brise-pile ?

Le démantèlement de pieux consiste à démolir d'anciens pieux en béton afin de permettre le battage de nouveaux pieux et la construction ultérieure de nouvelles structures. La démolition de pieux en béton représente un véritable défi en raison de la présence d'armatures en acier. L'utilisation de méthodes conventionnelles peut s'avérer fastidieuse et chronophage.

Lors d'un projet de construction impliquant des fondations sur pieux, l'une des opérations les plus fastidieuses et chronophages est le concassage de la partie supérieure des pieux coulés en place ou préfabriqués, nécessaire pour retirer le béton superficiel fragile et exposer les armatures destinées à la construction ultérieure. Les brise-pieux résolvent ce problème en concassant ces surplombs avec rapidité et précision. Les armatures sont conservées intactes, facilitant ainsi la reconstruction. Le concassage des pieux en béton est une étape essentielle du processus de construction et un point souvent négligé dès la planification des travaux de pose. L'adoption d'une méthode de concassage adaptée peut générer des économies et, surtout, réduire les risques potentiels de santé et de sécurité liés à cette phase des travaux.

Écologique

Son entraînement entièrement hydraulique génère peu de bruits pendant le fonctionnement et n'a aucune influence sur l'environnement environnant.

À prix bas

Le système d'exploitation est simple et pratique. Moins d'opérateurs sont nécessaires, ce qui permet de réaliser des économies sur la main-d'œuvre et l'entretien des machines pendant la construction.

Multifonction

La généralisation des modules est réalisée avec notre machine à pieux carrés SP400, elle peut être utilisée à la fois pour les pieux circulaires et les pieux carrés en changeant la combinaison de modules.

Petit volume

Il est léger pour un transport pratique.

Sécurité

Le fonctionnement sans contact est activé et peut être appliqué à la construction sur des reliefs complexes.

propriété universelle

Il peut être entraîné par diverses sources d'énergie et est compatible avec les excavatrices ou les systèmes hydrauliques, selon les conditions du chantier. Il permet de connecter plusieurs engins de chantier avec une flexibilité et des performances universelles et économiques. Les chaînes de levage à élingue télescopique s'adaptent aux exigences de divers terrains.

Pourquoi nous choisir??

Comment choisir le bon modèle ?

Pour pieux carrés

Nous avons SP400, SP500, SP600 (pieux carrés) Convient aux pieux carrés de 300 à 550 mm.

Modèle	Unité	SP400 (léger)	SP500 (léger)	SP600 (lourd)
Gamme de brise-pieux	mm	300-400	400-500	300-550
Force maximale pour une seule tige	KN	320	320	790
Course maximale du vérin hydraulique	mm	150	150	205
Pression du vérin hydraulique	Mpa	34.3	34.3	34.3
Débit maximal pour un seul cylindre	L / min	25	25	25
Hauteur maximale pour chaque écrasement	mm	≤ 300	≤ 300	≤ 300
Transporteur approprié	T	≥ 8	≥ 15	≥ 20
Poids d'un seul moule	kg	110	220	400
Taille de module unique	mm	604 * 594 * 286	595 * 980 * 275	910 * 780 * 400
Dimensions au travail	mm	1600 * 1600 * 2000	1710 * 1710 * 2500	2050 * 2050 * 2000
Poids total du broyeur de pieux	kg	650	950	2000

Produit	Détaillé
Modèle	SP400, SP500 léger	SP600 lourd devoir
Poids	110 kg	400 kg
Pile gamme	400-500 mm carré	300-550 mm²
cylindre Quantité	8pcs	4pcs
Max forcer pour unique barre	320KN	790KN
cylindre accident vasculaire cérébral	150mm	205mm
Ciseau Quantité	75 * 220mm	125 * 310mm
Le épaisseur pour module	250mm	350mm
Cut/Taille le nombre de piles (8 heures)	120pcs	160-100pcs

Pour pieux ronds

SP380, SP800 (pieux ronds) Convient aux pieux ronds de 300 à 2000 mm.

Si vous transformez une pile carrée en une pile ronde

Comment utiliser et entretenir un brise-pieux ?

Précautions de sécurité

• Veuillez lire attentivement ce manuel avant d'installer, de déboguer, d'utiliser et de réparer cet appareil.
• L'opérateur doit avoir reçu une formation stricte et obtenu un certificat avant d'utiliser l'appareil
• Toutes les dispositions de ce manuel doivent être strictement respectées au cours de l'utilisation et de l'entretien.
• Les produits auxiliaires de cet appareil, contrôlés et gérés par des panneaux de sécurité, doivent également être munis de panneaux de sécurité. Il en va de même pour les pièces de rechange en cours d'utilisation.
• Aucune personne n'est autorisée à se tenir dans l'appareil de travail pendant l'installation, le débogage, l'utilisation ou la réparation des brise-pieux hydrauliques.
• Les avertissements de sécurité doivent être exécutés avant le démarrage de la machine d'ingénierie.

Indique que si ces instructions ne sont pas respectées, des opérations incorrectes peuvent entraîner des blessures corporelles ou de graves dommages à l'appareil.

Indique que si ces instructions ne sont pas respectées, des opérations incorrectes peuvent entraîner des blessures corporelles ou des dommages à l'appareil.

Indique que si ces instructions ne sont pas respectées, des opérations incorrectes peuvent entraîner des blessures corporelles légères ou des problèmes avec l'appareil.

Indique que seul un personnel qualifié est autorisé à installer et à utiliser cet appareil. Dans ce manuel, le personnel qualifié désigne les personnes autorisées à installer, déboguer, utiliser et réparer l'appareil conformément aux normes et réglementations de sécurité en vigueur.

Présentation des brise-pieux entièrement hydrauliques de la série SP

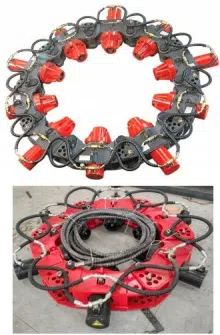

Brise-pieux SP380 (rond léger)

Environnement d'utilisation du coupe-pieux SP380 :

1. La construction d'une fraiseuse à pieux nécessite une source d'énergie, qui peut être une station de pompage fixe ou d'autres machines et équipements d'ingénierie mobiles ;
2. La pression du système hydraulique est de 31.4 MPa, la valeur de réglage de la soupape de trop-plein est de 34.4 MPa, le tuyau hydraulique principal a un diamètre de 20 mm et le tuyau d'huile du cylindre a un diamètre de 16 mm ;
3. La composition des engins de chantier et des matériaux de fondation des pieux présente des incertitudes. La profondeur maximale de chaque pieu est de 0.3 mètre ;
4. Lorsque la source d'énergie utilise des machines d'ingénierie, le nombre de modules et la gamme de diamètres de pieux, le tonnage requis des machines d'ingénierie et le poids de l'ensemble de la machine

Brise-pieux SP800 (rond robuste)

Environnement d'utilisation du coupe-pieux SP800 :

1. La construction d'une fraiseuse à pieux nécessite une source d'énergie, qui peut être une station de pompage fixe ou d'autres machines et équipements d'ingénierie mobiles ;
2. La pression du système hydraulique est de 31.4 MPa, la valeur de réglage de la soupape de trop-plein est de 34.4 MPa, le tuyau hydraulique principal a un diamètre de 25 mm et le tuyau d'huile du cylindre a un diamètre de 20 mm ;
3. La composition des engins de chantier et des matériaux de fondation des pieux présente des incertitudes. La profondeur maximale de chaque pieu est de 0.3 mètre ;
4. Lorsque la source d'énergie utilise des machines d'ingénierie, le nombre de modules et la gamme de diamètres de pieux, le tonnage requis des machines d'ingénierie et le poids de l'ensemble de la machine

Broyeur de pieux SP400 (carré léger)

Environnement de fonctionnement du coupe-pieux SP400 :

1. La construction d'une fraiseuse à pieux nécessite une source d'énergie, qui peut être une station de pompage fixe ou d'autres machines et équipements d'ingénierie mobiles ;
2. La pression du système hydraulique est de 31.4 MPa, la valeur de réglage de la soupape de trop-plein est de 34.4 MPa et le tuyau hydraulique a un diamètre de 16 mm ;
3. La composition des engins de chantier et des matériaux de fondation des pieux présente des incertitudes. La profondeur maximale de chaque pieu est de 0.3 mètre ;
4. Le tonnage des machines d'ingénierie applicables est de 8 à 12 tonnes, la longueur latérale de la coupe du pieu est de 400 à 200 mm et le poids de l'ensemble de la machine est de 0.75 tonne.

Broyeur de pieux SP500 (carré léger)

Environnement d'utilisation du coupe-pieux SP500 :

1. La construction d'une fraiseuse à pieux nécessite une source d'énergie, qui peut être une station de pompage fixe ou d'autres machines et équipements d'ingénierie mobiles ;
2. La pression du système hydraulique est de 31.4 MPa, la valeur de réglage de la soupape de trop-plein est de 34.4 MPa et le tuyau hydraulique a un diamètre de 16 mm ;
3. La composition des engins de chantier et des matériaux de fondation des pieux présente des incertitudes. La profondeur maximale de chaque pieu est de 0.3 mètre ;
4. Le tonnage des machines d'ingénierie applicables est de 12 à 15 tonnes, la longueur latérale de la coupe du pieu est de 500 à 400 mm et le poids de l'ensemble de la machine est de 0.9 tonne.

Instructions d'installation et d'utilisation

Déterminez et installez le nombre de modules et de dispositifs de levage correspondants. La fraiseuse de pieux peut être utilisée dès sa livraison, ce qui permet de gagner du temps lors de la mise en service. Dans les travaux publics, les pelles mobiles sont souvent utilisées comme source d'énergie. Retirez le godet de la pelle, suspendez la chaîne de levage de la fraiseuse de pieux à l'arbre de liaison entre le godet et la flèche, puis assemblez mécaniquement les deux équipements. Raccordez ensuite le circuit hydraulique de la flèche de la pelle à celui du vérin de la fraiseuse de pieux via une vanne d'équilibrage pour actionner le groupe vérin de la fraiseuse de pieux.

Comment connecter un brise-pieux à une excavatrice ?

1. Veuillez trouver la troisième image (partie rectangulaire rouge, vous devez la trouver sur le marché local, car la méthode de connexion de l'excavatrice est légèrement différente).

2. Achetez la pièce dans un rectangle rouge, installez-la sur l'excavatrice et connectez-la à la pièce dans un rectangle vert. (Veuillez vérifier l'image ci-dessous).

3. Voir l'image ci-dessous (connecteur sur le corps du cylindre, il connecte la ligne d'entrée, l'autre est la ligne de sortie).

4. Ci-dessous se trouve un tuyau d'une autre taille.

Précautions d'utilisation

1. Ne vous approchez pas de la cisaille à pieux en fonctionnement. Du béton risque de tomber lors de la coupe des pieux. Avant de vous approcher de la cisaille à pieux, avertissez l'opérateur de la source d'alimentation électrique afin qu'il arrête l'opération !
2. Vérifiez le serrage des conduites et des joints hydrauliques avant de couper les pieux. Une fois les conduites et les joints hydrauliques serrés, il est impératif de les remplacer.
3. Les pièces de l'appareil ne doivent pas être heurtées ou endommagées par une force extérieure, ce qui pourrait compromettre son utilisation et la durée de vie de la machine. L'appareil doit être nettoyé fréquemment après la coupe des pieux !
4. Personne ne doit se trouver dans la zone de rotation de l'engin de chantier pendant l'opération de coupe des pieux, sinon cela provoquera de graves blessures !
5. Pendant le transport, le transfert sur site et l'exploitation, aucune force extérieure ne doit être exercée pour heurter ou comprimer le vérin hydraulique ! En cas d'arrêt de chantier, il est conseillé de retirer régulièrement la saleté, le sable concassé, etc. des accessoires du vérin hydraulique afin de maintenir la zone autour du vérin propre.
6. Les conduites et raccords hydrauliques ne doivent pas être heurtés ou écrasés par des forces extérieures pendant le transport et l'exploitation sur le chantier ! En particulier pendant l'exploitation, si des morceaux de béton tombent sur les pièces hydrauliques, retirez-les lorsqu'elles ne sont pas utilisées, protégez-les contre toute déformation due à des forces extérieures et maintenez la zone autour des pièces hydrauliques propre.
7. Lors du travail, veuillez vous assurer que la tige de forage du coupe-pieu rond est tangente au pieu (la tige de forage du coupe-pieu carré est à un angle vertical par rapport au pieu) pour éviter que la tige de forage du coupe-pieu et le pieu ne forment un angle, ce qui pourrait endommager la machine !

Consignes d'entretien

Les cisailles à pieux hydrauliques sont faciles à réparer et à entretenir. Après un mois de fonctionnement continu ou la coupe de 1 1,000 pieux, arrêtez l'opération et vérifiez que toutes les pièces sont intactes.

Vérifiez d'abord si le dispositif de levage est endommagé ou fissuré, en particulier la chaîne de levage et la manille. Inspectez soigneusement chaque pièce. En cas de dommage ou de fissure, remplacez-la immédiatement ! Vérifiez l'appareil en fonctionnement, en particulier la tige de forage et les pièces hydrauliques !

La tige de forage est une pièce directement fonctionnelle. Sous une certaine charge, elle se brise facilement. Pressurisez et déployez toutes les tiges de forage. Vérifiez chaque tige une par une. En cas de dommage ou de fissure, remplacez-la immédiatement. Si elle est intacte, vérifiez également chaque pièce hydraulique une par une. En cas de dommage ou de fissure, remplacez-la immédiatement.

Points clés de l'entretien quotidien

Après chaque journée de travail, le tuyau d'air de la pompe à air doit être aligné avec l'espace entre la bride de guidage et la tige de forage afin de purifier l'air (comme illustré ci-dessous). Cela permettra d'évacuer la poussière pénétrant dans la bride de guidage, ce qui facilitera l'entretien de la tige de forage, de la bride de guidage et du cylindre.

Emballage de rupture de pile
