الشركة المصنعة لوصلات الربط السريعة المتعددة في الصين

وصلات سريعة مزدوجة القفل لتغيير الأدوات بسرعة. تُعزز مرونة الحفارات وتُقلل من وقت التوقف.

  • يضمن تصميم القفل الثلاثي الموثوقية والأمان.
  • إن التشغيل الآلي الكامل يزيل الحاجة إلى مغادرة مقعد السائق.
  • يتوافق نظام أمان الشريحة مع المرفقات المختلفة على نطاق واسع.
تواصل معنا النشرة

المرفقات - وصلة سريعة متعددة

تعتبر وصلات الربط السريع المتعددة RQH01M وRQH01D وRQH02M وRQH02D وRQH04M وRQH04D وRQH06M وRQH06D وRQH08M وRQH08D وRQH10M وصلات ربط سريعة عالية الكفاءة للحفارات مصممة لتمكين التوصيل والفصل السريع والآمن لمختلف المرفقات.

  • RQH01M: حفارات 1-2 طن
  • RQH01D: حفارات 2-4 طن
  • RQH02M: حفارات 2.5-4 طن
  • RQH02D: حفارات 4-6 طن
  • RQH04M: حفارات 4-6 طن
  • RQH04D: حفارات 6-8 طن
  • RQH06M: حفارات 10-15 طن
  • RQH06D: حفارات 10-15 طن
  • RQH08M: حفارات 15-17 طن
  • RQH08D: حفارات 15-17 طن
  • RQH10M: حفارات 27-35 طن
الموديلوحدةRQH01MRQH01DRQH02MRQH02DRQH04MRQH04DRQH06MRQH06DRQH08MRQH08DRQH10M
كاريرT
رطل/رطل		1 ~ 2
2200 ~ 4400		2 ~ 4
4400 ~ 8800		2.5 ~ 4
5500 ~ 8800		4 ~ 6
8800 ~ 13200		4 ~ 6
8800 ~ 13200		6 ~ 8
13200 ~ 17600		10 ~ 15
22000 ~ 33000		10 ~ 15
22000 ~ 33000		15 ~ 27
33000 ~ 59400		15 ~ 27
33000 ~ 59400		27 ~ 35
59400 ~ 77000
قطر دبوسmm
بوصة		30
1.18		35/40
1.38/1.57		40/45
1.57/1.77		40/45
1.57/1.77		40/45
1.57/1.77		50/55
1.97/2.17		60/65
2.36/2.56		65
2.56		70/80
2.76/3.15		80/90
3.15/3.54		90 / 100 / 110
3.54/3.94/4.33
المسافة من C إلى Cmm
بوصة		115 ~ 140
4.53 ~ 5.51		160-200
6.3 ~ 7.87		185 ~ 220
7.28 ~ 8.66		215 ~ 250
8.46 ~ 9.84		255 ~ 290
10.04 ~ 11.42		262 ~ 320
10.31 ~ 12.6		340 ~ 400
13.39 ~ 15.75		355 ~ 420
13.98 ~ 16.54		380 ~ 435
14.96 ~ 17.13		425 ~ 485
16.73 ~ 19.09		460 ~ 550
18.11 ~ 21.65
عرض الذراعmm
بوصة		100 ~ 125
3.94 ~ 4.92		110 ~ 125
4.33 ~ 4.92		125 ~ 140
4.92 ~ 5.51		145 ~ 180
5.71 ~ 7.09		150 ~ 180
5.91 ~ 7.09		185 ~ 220
7.28 ~ 8.66		215 ~ 250
8.46 ~ 9.84		250 ~ 270
9.84 ~ 10.63		300 ~ 340
11.81 ~ 13.39		305 ~ 340
12.01 ~ 13.39		350-390
13.78 ~ 15.35
انابيب البترولالبار
PSI		40 ~ 248
580 ~ 3596		40 ~ 248
580 ~ 3596		40 ~ 248
580 ~ 3596		40 ~ 248
580 ~ 3596		40 ~ 248
580 ~ 3596		40 ~ 205
580 ~ 2973		40 ~ 205
580 ~ 2973		40 ~ 205
580 ~ 2973		40 ~ 205
580 ~ 2973		40 ~ 205
580 ~ 2973		40 ~ 205
580 ~ 2973
تدفق النفطلتر / دقيقة
جي بي إم		10 ~ 20
2.64 ~ 5.28		10 ~ 20
2.64 ~ 5.28		10 ~ 20
2.64 ~ 5.28		10 ~ 20
2.64 ~ 5.28		10 ~ 20
2.64 ~ 5.28		10 ~ 20
2.64 ~ 5.28		10 ~ 20
2.64 ~ 5.28		10 ~ 20
2.64 ~ 5.28		10 ~ 20
2.64 ~ 5.28		10 ~ 20
2.64 ~ 5.28		10 ~ 20
2.64 ~ 5.28
هوزmm
بوصة		6.35
1/4		6.35
1/4		6.35
1/4		6.35
1/4		6.35
1/4		6.35
1/4		6.35
1/4		6.35
1/4		6.35
1/4		6.35
1/4		6.35
1/4
وحدة الوزنKg
رطل/رطل		21
46.2		31
68.2		47
103.4		60
132		70
154		97
213.4		160
352		170
374		275
605		310
682		427
939.4
الطولmm
بوصة		370
14.57		400
15.75		570
22.44		570
22.44		585
23.03		655
25.79		745
29.33		876
34.49		940
37.01		985
38.78		1065
41.93
عرضmm
بوصة		200
7.87		220
8.66		280
11.02		280
11.02		290
11.42		312
12.28		390
15.35		390
15.35		475
18.70		475
18.70		510
20.08
الطولmm
بوصة		210
8.27		225
8.86		305
12.01		305
12.01		305
12.01		335
13.19		420
16.54		420
16.54		505
19.88		505
19.88		565
22.24

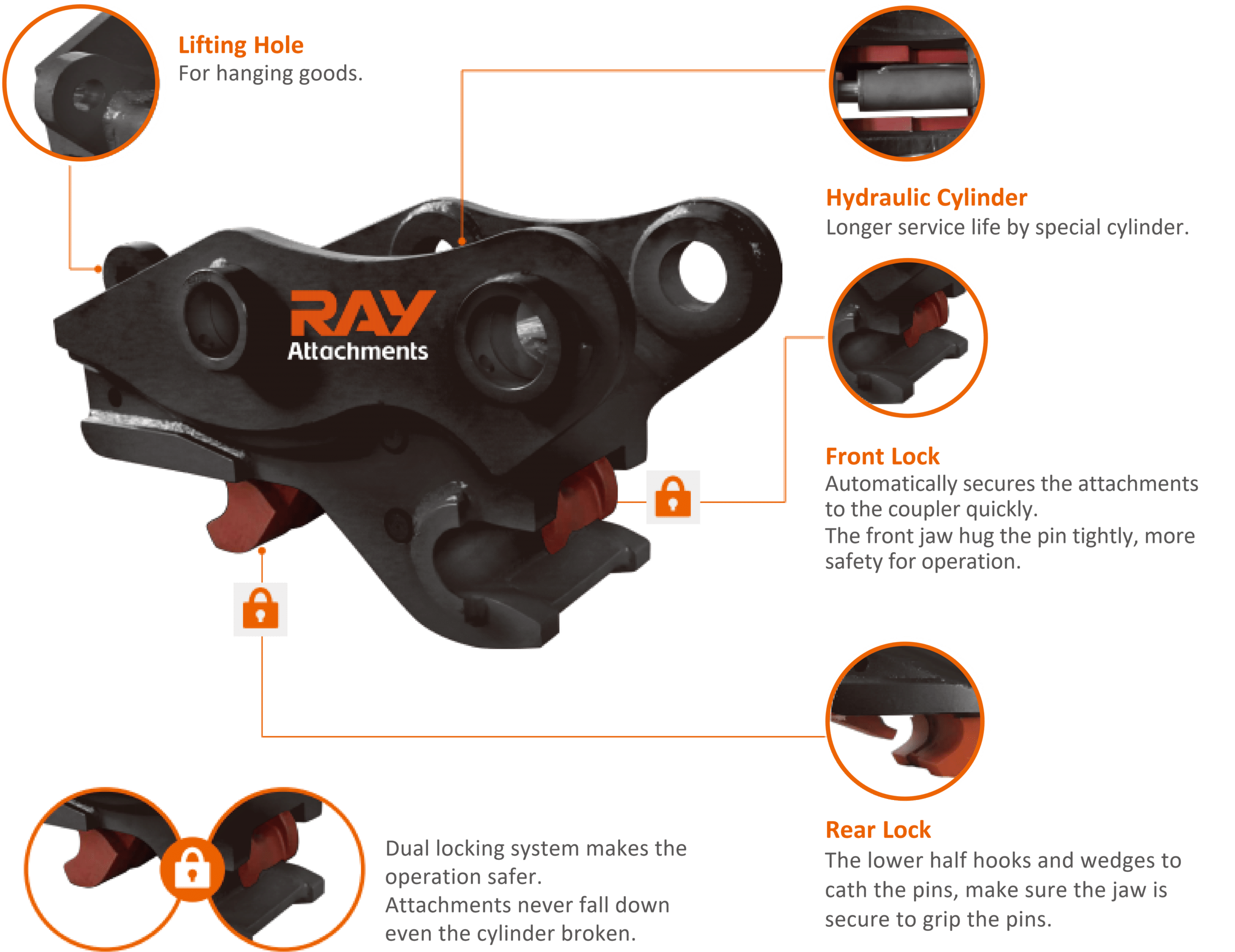

ميزات وصلة الربط السريعة المتعددة

  1. فتحة الرفع:لتعليق البضائع.
  2. اسطوانة هيدروليكية:عمر خدمة أطول بفضل الأسطوانة الخاصة.
  3. قفل أمامي:يثبت الملحقات تلقائيًا بالوصلة بسرعة. الفك الأمامي يُثبّت الدبوس بإحكام، مما يزيد من أمان التشغيل.
  4. قفل خلفي:النصف السفلي من الخطافات والأوتاد لتثبيت الدبابيس، تأكد من أن الفك آمن للإمساك بالدبابيس.
  5. نظام القفل المزدوج يجعل التشغيل أكثر أمانًا.
  6. المرفقات لا تسقط أبدًا حتى لو انكسرت الأسطوانة.
